EM200 Smart Expansion Module

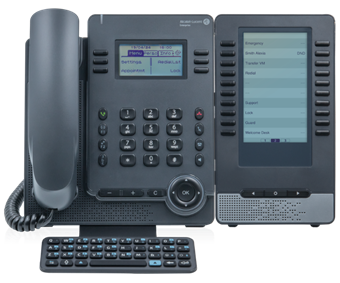

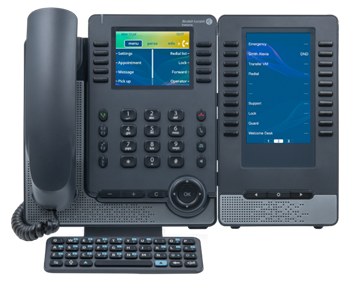

Alcatel-Lucent SMART Genişletme Modülü EM200 (EM200), masa telefonunuzun işlevselliğini artıran şık bir masa telefonu aksesuarıdır.

Telefonun yetenekleri eklentilerle genişletilebilir: EM200 eklenti modülü, 120 adede kadar ek LED’li tuşu sunar. Her sanal sayfa için 2 x 10 programlanabilir LED tuşu vardır. EM200 eklenti modülü, 60 adede kadar ek LED’li tuşu sunar. EM200, 3 adede kadar sanal sayfa görüntüleyebilir (bir veya üç sanal sayfa).

Essential DeskPhone’unuza 3 adede kadar EM200 modülü bağlayabilirsiniz.

Bağlı eklenti modülü sayısı⁽¹⁾	Eklenti modülü başına maksimum sanal sayfa sayısı⁽¹⁾	Maksimum ek tuş sayısı⁽¹⁾
1	3	60
2	1	40
3	1	60

¹⁾ Bu değerler değişebilir, lütfen daha fazla bilgi için kurulum uzmanınızla iletişime geçin.

EM200 idari personel, resepsiyon görevlileri, sekreterler ve aynı anda birden fazla telefon hizmeti kullanmak durumunda kalabilecek herkes için özel olarak tasarlanmıştır.

Kutudan çıkarma

· EM200 Smart Expansion Module.

· 2 dereceli ayarlanabilir ayak.

· 2xM3 vida.

· Güvenlik ve yönetmelik talimatlarý.

Açıklama / Konnektörler

	Renkli LCD ekran.		Cihazı masa telefonuna veya daha önceden bağlanan eklentiye (USB-A) bağlamaya yarayan konnektör. Modülde masa telefonuna veya başka bir eklentiye sabitlenmesi için bir destek bulunur.
	Programlanabilir tuşlar.		Evrensel Seri Veri Yolu (USB-a) konnektörü.Bu konnektör şunlar için kullanılır:· USB kulaklık bağlamak.· Eklenti modülü bağlamak.· Bir konferans modülünü bağlamak.· Eklentiyi USB bellek aracılığıyla yükseltmek.
	: Eklenti modülünün sayfaları arasında gezinmek için bu tuşlara basın (birden fazla sayfa tanımlanmışsa). Kısa basış: ana sayfaya dön.Uzun basış: ana sayfayı eklenti modülü için ayarlayın. Seçtiğiniz sayfayı ana sayfa olarak görüntüleyin ve ayarlamak için düğmeye uzun basın.

Bir USB-C konnektörü, güç adaptörünün bağlanması için ayrılmıştır. Güç adaptörü ayrı olarak satılır.

Eklentiyi telefona yükleyin

· Masa telefonunun yan tarafındaki lastik korumayı çıkarın.

· Eklenti USB-A konnektörünü masa telefonunun USB-A yuvasına takın.

· Sağlanan vidayla eklentiyi yerine sabitleyin. Vidaya erişmekte güçlük çekiyorsanız masa telefonunun ayağını çıkarın.

· Ağ kablosunu takın. Gerekirse USB-C güç adaptörünü takın (ayrı şekilde satılır). Dijital modda, masa telefonunun harici bir USB-C güç adaptörüyle çalıştırılması gerekir.

USB-A kulaklık kullanıyorsanız kulaklığı son eklenti modülüne bağlayabilirsiniz.

Birden fazla eklenti modülü yükleme

Bir masa telefonuna 3 adede kadar benzer eklenti modülü bağlanabilir.

Telefon modeline, eklenti modülü sayısına ve güç kaynağına bağlı olarak ek bir güç kaynağı bağlanması gerekebilir. Daha fazla bilgi için yöneticiniz ile iletişim kurun.

Ilave bir eklenti takmak için yeni eklentiyi halihazırda bağlanmış olan eklentiye sabitleyin ve bağlayın:

· Masaüstü telefonuna ilk eklenti bağlanır.

· Yeni eklenti modülünün yan tarafındaki lastik korumayı çıkarın.

· Yeni eklenti USB-A konnektörünü takılı bulunan eklentinin USB yuvasına takın.

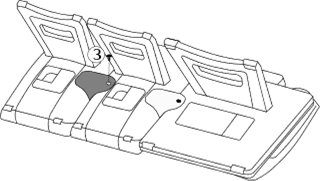

· Eklentileri birbirine sabitlemek için verilen vidayla eklenti desteğini kullanın. Vidaya erişmekte güçlük çekiyorsanız eklenti modülünde vidanın takılı olduğu ayağı çıkarın.

· Güç kaynağını masa telefonuna bağlayın. Ikinci bir güç kaynağı kullanmanız gerekirse ikinci kaynağı ilk bağlanan eklenti modülüne bağlayın.

Programlama tuşları

Genişletme modülü, çok sayıda tuşu programlamanıza olanak tanır:

· Hat tuşu: belirli bir telefon hattını kullanarak arama yapın.

· Hızlı arama tuşu (doğrudan arama tuşu): önceden tanımlanmış bir telefon numarasını tuşlayın.

· Işlev tuşu: telesekreter, arama aktarma, arama bekletme, konferans, rahatsız etmeyin vb. gibi özel özelliklere erişin.

· Çağrı dağıtım grubu tuşu: bir çağrı dağıtım grubuna girin veya gruptan çıkın. Boş hat arama grubu, çağrıların tek bir numaradan birçok telefon numarasından oluşan bir gruba dağıtılmasını sağlar. Telefon numaranız bir çağrı dağıtım grubunun parçasıysa, çağrı dağıtım grubu numarası aracılığıyla telefon numaranıza ulaşılabilir. Bir gruba ait olmak doğrudan aramaların yönetimini etkilemez. Bir grup içindeki belirli bir telefon her zaman kendi numarası kullanılarak aranabilir.

· Denetim tuşu: denetlenen kişiyi izleyin. Denetim, arayan ve aranan tarafları gösteren bir ekranla birlikte seçici izleme sağlar. Bildirilen çağrı, belirlenen ‘Denetleyici’ tarafından cevaplanabilir. Hattın meşgul olup olmadığını da gösterir (BLF – Meşgul Lamba Alanı). Bu sayede denetlenen kişiyi ne zaman arayabileceğinizi veya kendisine ne zaman çağrı aktarabileceğinizi öğrenebilirsiniz.

Kullanılabilir işlev veya hizmetler, sistem yapılandırmasına bağlıdır. Bazı tuşlar yalnızca sistem yöneticiniz tarafından programlanabilir. Gerekliyse yöneticinizle görüşün.

Eklenti modülü için tuş programlama

Eklenti modülündeki tuşları programlamak için şu bölüme göz atın: Çağrı numaraları ve işlevleri için tuşları programlama.

Programlanabilir menü tuşlarının rengini ve stilini özelleştirin

Menü tuşu etiketinin önüne bir önek ekleyerek eklenti modüllerine yönelik menü tuşlarının rengini ve stilini özelleştirebilirsiniz. Daha fazla bilgi için şu bölüme bakın: Programlanabilir menü tuşlarının rengini ve stilini özelleştirin.

LED yönetimi

Görüntülenen simgeler sistem yapılandırmasına bağlıdır. Bazı tuşların yöneticiniz tarafından programlanması gerekir. Sistem yapılandırmasına bağlı olarak LED davranışı değişebilir. Daha fazla bilgi için kurulumcu ya da yöneticinizle görüşün.

Görüşme ikonları		LED açıklaması
		ALE-30h/ALE-30 ALE-20h/ALE-20	EM200
	Size programlanan kişiden bir çağrı geldi.	Off	Yavaş mavi yanıp sönme
	Programlanan kişiyle görüşmedesiniz.	Off	Sabit mavi
	Programlanan kişiyi beklemeye aldınız.	Off	Yavaş mavi yanıp sönme
	Programlanan kişiniz rahatsız edilmeyecek.	Sabit mavi	Sabit mavi
Programlanabilir bir tuşa bir servis tanımladığınızda aşağıdaki simgeler görüntülenir.
	Özellik etkin.	Sabit mavi	Sabit mavi
	Özellik devre dışı.	Off	Off
	Asistan uzakta.	Yavaş mavi yanıp sönme	Yavaş mavi yanıp sönme
	Denetlenen kişi (serbest).	Off	Off
	Denetlenen kişiye çağrı geldi (zil sesi).	Yavaş mavi yanıp sönme	Yavaş mavi yanıp sönme
	Denetlenen kişi görüşmede.	Sabit mavi	Sabit mavi
	Denetlenen kişiyle görüşmedesiniz.	Sabit mavi	Sabit mavi
	Denetlenen kişi aramayı beklemeye aldı.	Sabit mavi	Sabit mavi
	Denetlenen sette okunmamış mesaj.	Yavaş yanıp sönen mavi	Yavaş yanıp sönen mavi
	Denetlenen sette okunmuş mesaj.	Sabit mavi	Sabit mavi

Yükseltme

Masa telefonunuz IP modunda bağlıysa eklenti modülü, masa telefonuna bağlandığında kendini otomatik olarak güncelleyecektir. Yeni sürüm, masa telefonu tarafından kontrol edilir eklenti yükseltmesi bu yolla yönetilir.

Sisteminiz tarafından sağlanan/önerilen sürümü kullanın. Daha fazla bilgi edinmek için yöneticiniz veya kurulum personeliyle iletişime geçin.
